Hai! Sebagai supplier sensor MAP, saya sering ditanya tentang alat yang dibutuhkan untuk menguji sensor MAP (Manifold Absolute Pressure). Jadi, saya pikir saya akan berbagi beberapa wawasan tentang topik ini.
Pertama, memahami fungsi sensor MAP sangatlah penting. Ini mengukur tekanan di dalam intake manifold mesin. Data ini membantu engine control unit (ECU) menentukan campuran udara-bahan bakar yang tepat untuk performa mesin yang optimal. Sensor MAP yang rusak dapat menyebabkan berbagai masalah, seperti penghematan bahan bakar, idle yang kasar, dan bahkan berkurangnya daya.
Sekarang, mari selami alat yang Anda perlukan untuk menguji sensor MAP.
Multimeter
Multimeter adalah suatu hal yang mutlak harus dimiliki. Ini adalah alat serbaguna yang dapat mengukur tegangan, resistansi, dan kontinuitas. Saat menguji sensor MAP, Anda terutama akan menggunakannya untuk mengukur keluaran tegangan.
Kebanyakan sensor MAP memiliki tiga kabel: kabel listrik, kabel ground, dan kabel sinyal. Anda akan menghubungkan multimeter ke kabel sinyal dan ground. Dengan mesin mati, tegangannya harus sekitar 5 volt. Saat Anda menghidupkan mesin, voltase akan berubah seiring perubahan tekanan manifold. Jika voltase tidak berubah atau jauh dari kisaran yang diharapkan, hal ini mungkin mengindikasikan adanya masalah pada sensor.
Pompa Vakum
Pompa vakum digunakan untuk menciptakan vakum terkontrol, yang mensimulasikan tekanan manifold yang berbeda. Hal ini memungkinkan Anda menguji respons sensor MAP dalam berbagai kondisi.
Anda akan menghubungkan pompa vakum ke sensor MAP menggunakan selang vakum. Saat Anda menerapkan vakum, tegangan keluaran sensor akan berkurang. Anda dapat membandingkan pembacaan tegangan aktual dengan spesifikasi pabrikan untuk melihat apakah sensor berfungsi dengan benar.
Alat pengukur tekanan
Pengukur tekanan digunakan untuk mengukur tekanan yang diberikan oleh pompa vakum. Ini membantu Anda memastikan bahwa Anda menerapkan jumlah vakum yang tepat selama pengujian.
Anda akan menghubungkan pengukur tekanan ke saluran vakum antara pompa dan sensor MAP. Dengan cara ini, Anda dapat memantau tekanan dan memastikan tekanannya berada dalam kisaran yang sesuai untuk pengujian.
Alat Pindai
Alat pemindai adalah alat hebat untuk mendiagnosis masalah sensor MAP. Ini memungkinkan Anda membaca kode masalah yang disimpan di ECU dan melihat data langsung dari sensor.
Dengan alat scan, Anda dapat melihat pembacaan tekanan aktual dari sensor MAP secara real-time. Anda juga dapat memeriksa kode kesalahan apa pun yang terkait dengan sensor. Jika ada masalah dengan sensor MAP, alat pemindai biasanya akan menampilkan kode masalah tertentu, yang dapat membantu Anda menemukan masalahnya.
Mesin Asap
Mesin asap digunakan untuk memeriksa kebocoran vakum pada intake manifold. Kebocoran vakum dapat mempengaruhi keakuratan pembacaan sensor MAP.
Anda akan memasukkan asap ke dalam intake manifold menggunakan mesin asap. Jika terjadi kebocoran, asap akan keluar dari titik kebocoran sehingga mudah dikenali. Memperbaiki kebocoran vakum seringkali dapat menyelesaikan masalah terkait sensor MAP.
Ohmmeter
Ohmmeter digunakan untuk mengukur resistansi komponen internal sensor MAP. Ini dapat membantu Anda menentukan apakah ada korsleting atau sirkuit terbuka pada sensor.
Anda akan melepaskan sensor dari rangkaian kabel dan menggunakan ohmmeter untuk mengukur resistansi antara terminal yang sesuai. Bandingkan resistansi yang diukur dengan spesifikasi pabrikan. Jika resistansi berada di luar kisaran yang diharapkan, ini mungkin menunjukkan adanya kerusakan pada sensor.
Set Probe Belakang
Satu set backprobe digunakan untuk mengakses sambungan listrik sensor MAP tanpa merusak kabel. Ini memungkinkan Anda menghubungkan multimeter atau peralatan pengujian lainnya ke terminal sensor.
Anda akan memasukkan backprobe ke bagian belakang konektor sensor, membuat kontak dengan kabel di dalamnya. Dengan cara ini, Anda dapat mengukur tegangan atau hambatan tanpa harus memotong atau melepaskan kabel.
Sekarang setelah Anda mengetahui alat yang diperlukan untuk menguji sensor MAP, mari kita bahas beberapa tips agar pengujian berhasil.
- Ikuti instruksi pabriknya:Sensor MAP yang berbeda mungkin memiliki prosedur pengujian dan spesifikasi yang berbeda. Pastikan Anda mengacu pada manual pabrikan untuk metode pengujian yang benar.
- Uji di lingkungan terkendali:Cobalah untuk menguji sensor MAP di tempat yang bersih, kering, dan berventilasi baik. Ini akan membantu memastikan hasil tes yang akurat.
- Periksa kabel dan koneksi:Sebelum menguji sensor, pastikan kabel dan sambungan dalam kondisi baik. Sambungan yang longgar atau terkorosi dapat mempengaruhi kinerja sensor.
- Bandingkan dengan sensor yang dikenal bagus:Jika memungkinkan, bandingkan pembacaan sensor yang dicurigai dengan sensor yang diketahui baik. Ini dapat membantu Anda memastikan apakah sensornya rusak.

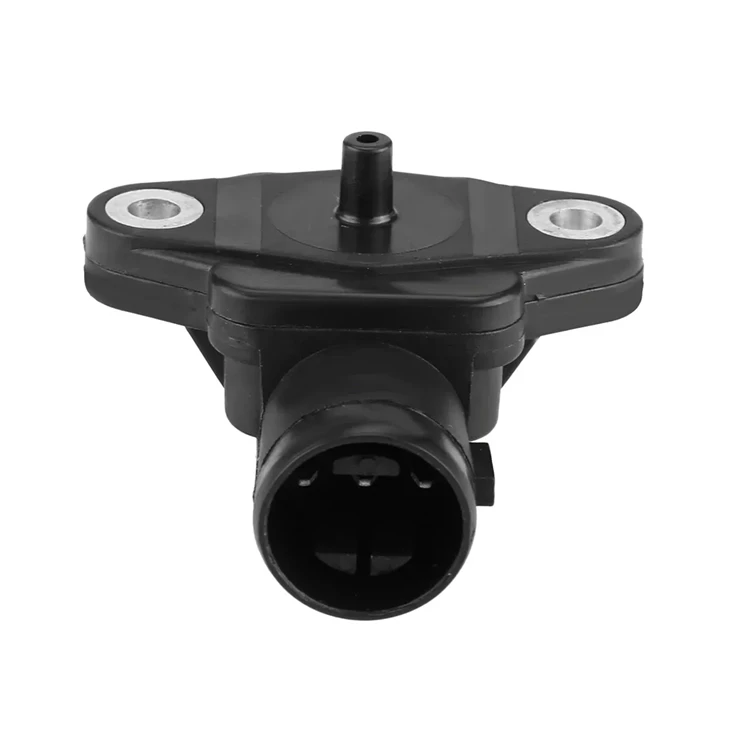

Di perusahaan kami, kami menawarkan berbagai macam sensor MAP berkualitas tinggi, termasukSensor Peta 4 Bar Honda,Sensor Peta Denso Honda, DanSensor Peta Tps. Sensor kami dirancang untuk memenuhi atau melampaui spesifikasi peralatan asli, memastikan kinerja yang andal dan pembacaan yang akurat.
Jika Anda sedang mencari sensor MAP atau memiliki pertanyaan tentang pengujian atau pemasangan, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi yang tepat untuk kebutuhan Anda.
Kesimpulannya, pengujian sensor MAP memerlukan beberapa alat penting, antara lain multimeter, pompa vakum, pengukur tekanan, alat pemindai, mesin asap, ohmmeter, dan set backprobe. Dengan menggunakan alat ini dan mengikuti prosedur pengujian yang benar, Anda dapat mendiagnosis dan memperbaiki masalah sensor MAP dengan cepat dan akurat.
